1．大屏幕拼接屏的参数及性能说明

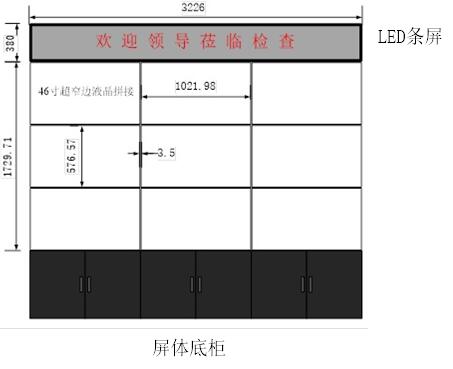

博康拼接屏采用46英寸超窄边液晶拼接屏（博康CNIT）进行拼接，总计9块拼接单元，按照3行3列的方式组合，做成可移动式屏体，结构如下图：

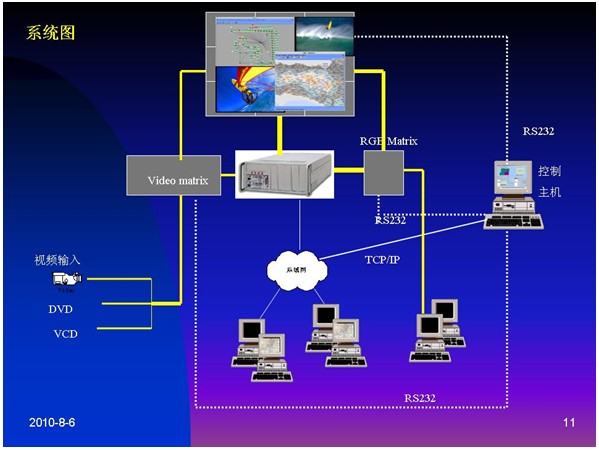

系统功能

大屏幕显示系统主要由以下几部分组成：

Ø  机柜（立柜式机柜或壁挂柜）

Ø  46’ LCD拼接显示单元（超窄边液晶拼接屏、含内置图像处理器等）

Ø  大屏幕拼接器

Ø  大屏系统控制软件

本方案采用SAMSUNG直下式LED背光技术、拼缝3.5mm的46英寸液晶面板，选择如下拼接方式：

3*3 46″拼接,总共9个单元，总体尺寸规格如下：

46″超窄边LCD单屏尺寸：1021.98mm （宽）X 576.57mm（高）

46″超窄边LCD拼接尺寸：3065.94mm (宽) X 1729.71mm (高)，设备厚度：120mm

功能描述：

通过LCD单元内置拼接处理器可以支持多路RGB信号、视频信号，以屏为单位的缩小放大显示、整屏放大显示功能；

同时通过大屏幕拼接器，可以支持多路RGB信号、视频信号在大屏上以任意大小、任意位置、跨屏、整屏漫游等各种方式灵活显示。

LCD拼接单元的功能特点

1、 拼接显示单元采用专业色彩校准技术，提升RC达到72%的高彩色饱和度；超高对比度3500:1以上，高亮度700cd/㎡

2、  超窄边，双边物理拼缝3.5mm，最窄处仅1.7mm，进一步消除了多屏带来的间隔感，能呈现出更多的图像内容和更逼真的视觉效果；高分辨率，单屏可达1920X1080

3、  具备“自动诊断”的功能，可以判断内部温度的高低，从而启动风扇降温或内部加热，深圳博康该项控制技术已取得中华人民共和国专项权利证书

4、  LED背光源长寿命，可以达到CCFL的两倍左右；环保节能，运行稳定，没有任何灼伤、损伤，维护成本低

5、  丰富的输入输出接口，VGA、HDMI、YPbPr、AV接口端子，可接电脑和各种视频设备

6、  全新的“超宽视角延展技术”，保证在上下左右178度视角内观看到的图像不变形，色彩无失真

7、  采用拨码方式，积木式扩展无限拼接，控制方便自如

46寸LCD拼接显示单元

产品特性：

1.屏幕防眩：特有吸光涂层，吸收自然光，完美显示,视觉柔和

2.超柔护眼：根据环境光亮，调整不同显示模式，保护眼睛

3.零辐射系统：严格的EMC标准设计，对环境、人均无影响，绿色环保

4.智能温控散热系统：拥有自主专利，保障7X24稳定运行

5.五点太空固定技术：超强抗震、维护便利

6.超强彩色饱和度:采用专业色彩校准技术，提高RC达到72%的高彩色饱和度

46英寸显示单元LDW46L+S  主要技术参数

拼接墙主要技术指标

LCD屏数量      任意行（M）×任意列（N）

两屏之间间隔    3.5mm(46英寸)

面板安装方式    无键挂入式安装方式

厚度             120mm(46″)

电源输入      95～250V AC（50/60HZ）

功率消耗     220W×M×N（46″）

工作环境      0℃～70℃ 工作温度10～90%工作湿度

机柜材料       方钢框架，采用1.8mm优质A3冷轧板制作或60X60方钢及30X50扁通制作；面板、层板、柜门采用1.5mm优质冷轧板制作，达到国际IP23级安全保护标准；零件表面处理：酸洗磷化，静电喷塑处理，颜色：黑色；机柜采用拼接式结构，下层机柜分两部分，上层机柜包括LCD拼接支架及装饰条；结合现场条件制作，确保整体效果

大屏幕拼接器的功能特点

1．采用全硬件结构，无操作系统；杜绝死机、蓝屏和病毒的困扰风险，可全年持续工作，启动时间小于5秒；

2.采用模块化结构设计，系统电源、风扇、图像处理板、系统控制板等模块均可单独插拔，方便系统维护。任一模块的故障或异常均不会引起其他模块的损坏。系统具有业务自动恢复功能，用户可以在系统运行的情况下直接更换图像处理板，并能自动恢复换卡前的信号窗口正常显示。

3．基于FPGA的数据交换技术，多画面叠加，信号跨屏漫游和不同信号共屏显示，在同一显示单元中最多可以开5个不同信号窗口支持所有RGB和Video窗口可以任意漫游、叠加、缩放（无缩放比的限制）；可以订制和拼接墙点对点显示的超高清底图，并具有关机保存功能；

4．大屏幕拼接器至少具备4-12路视频、4路RGB输入（可扩充）；信号通过大屏幕拼接器在拼接屏上显示，实时性效果极佳；

5．采用业界最先进的图像处理芯片，具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。即使输入信号是效果较差的复合视频CVBS，也能拥有卓越的图像输出效果；

6．采用世界领先的Faroudja图像处理技术，支持DCDi边缘平滑技术、支持ACM彩色自适应管理技术、支持CCS亮色串扰抑制技术、支持Sharpness锐度增强技术、支持动态对比度增强技术，真正的六轴色彩控制重叠、消除噪声放大、背光亮度暗补偿；

7．CVBS、YpbPr、VGA等模拟输入信号采用10位，采样率达165MHZ/S的ADC进行采样，不同制式和分辨率的信号能自动识别，自动直流恢复，自动色彩校正，自动几何校正，使输入信号改变后输出信号亮度、对比度和几何位置保持一致性；

8. 数据并行处理，每一输出端口占用一个通道，每通道数据带宽达到4.95G/S，完全能满足单路输出1600X1200/60HZ（165MHZ）的高分辨率显示。高速运动画面无撕裂，不丢帧，无图像追赶现象。

9．单台设备最大支持32路CVBS,32路VGA和32路DVI输入，最大支持32路输出，并支持多台级联，最多实现128路输出。所有输出端口可以任意指定输出序号，排列模式可以任意组合，客户可以任意进行屏幕组合。

大屏幕拼接器DIGITAL3800主要技术指标
