1.监控主机

监控主机是《CSS3000机房智能综合监控系统》的本地数据信息处理中心，采用工控机，基于Win2000/NT/XP操作系统，运行CSS3000软件。根据报警系统的需要，相应配置网卡、多设备采集卡、电话语音盒、短信发送模块等功能部件。

本方案监控主机采用IPC-810E(PS-7270B ATX/IPC-6113LP4/FSC-1815V2NA/P-E5300 2.6G/2G/500G/DDU1681S) 深圳研祥工业主机，是一家专业提供智能化系统设备和工业自动化控制系统设备平台的高科技公司。其工控机等系列工控产品通过引进全套的现代化生产设备和产品质量检测设备， 采用国际先进的生产工艺以及实施I S O 9 0 0 1和六西格玛的全面质量管理体系，为全球客户提供高质低价的专业产品，可以满足用户在不同领域的智能化需求。

l      重型钢箱体结构

l      4U高度，19＂机架标准

l      可安装2个5.25"驱动器和2个3.5"驱动器

l      1个1225进风口风扇，1个625出风口风扇

l      前/后面板均提供键盘接口

l      电源、风扇和过热故障的双色CED报警指示灯

l      提供复位、电源、键盘锁定开关

l      电源故障：任一电源失效一个指示灯将由绿变红

l      风扇故障：任一风扇失效一个指示灯将由绿变红

l      高温：箱内温度超过65℃，报警指示灯将由绿变红，保持红色直到温度降到60℃以下。



2.电话语音盒

电话语音盒选用五岳鑫公司的TWU-2EA二线USB语音盒，它是CSS3000机房监控系统的电话和现场语音报警的核心部件。

性能特点：

l      不占用主机中断资源

l      符合USB1.1协议,即插即用,自动识别,可带电插拨,安装方便

l      采用高性能DSP，实现信号音准确检测

l      准确接收交换机送来的主叫号

l      支持FSK、DTMF两种送主叫号码制式

l      接收或发送DTMF码

l      收发FSK数据

l      检测录放过程中的极性反转信号

l      采用PCM或ADPCM编码方式对语音进行数字化录、放音

l      选用不同的模块实现人工座席、同步录音等功能

l      特别适合呼叫座席、小型录放音语音系统

硬件环境：

l      CPU500 MHZ以上，USB1.1及以上版本

l      驱动程序：WIN 98/2000环境下的底层驱动程序

l      程序接口：C语言、VC++、C++Builder、PB、Delphi

l      编程范例、演示程序及语音文件的编程工具等



3.短信报警模块

短信报警模块选用北京经纬星航含西门子芯片的JW35T，它是一个GSM/GPRS短信报务器/外置MODEM，适用于分散式报警系统联网监控和报警短信发送等监控项目。可以通过监控平台实现报警短信发送，GSM/GPRS无线联网通讯等。

特点：

l      双频GSM外置调制解调器

l      EGSM900/1800Mhz或EGSM900/1900Mhz

l      体积小及耐震铝外壳

l      即装即用及即时上网

l      已通过GSM　Phase2＋技术标准的所有认证

l      话音，短信息，传真及数据传输

l      为特定应用设计的AT命令遥控系统

规格：

l      产品性能：双频GSM调制解调器（EGSM900/1800MHz或EGSM900/1900MHz），适用于数据，短信息等。其设计及开发符合ETSI，GSM等。

l      输出功率：Class4(2W@900MHz) Class1(1W@1800/1900MHz)

l      输入电压：5V－32V

l      输入电流：5mA待机状态，140mA在GSM900MHz@12V 通话状态

5mA待机状态，100mA在GSM1800/1900MHz@12V 通话状态

l      温度范围：－20℃－+55℃工作状态　－25℃－+70℃保存状态

l      产品大小：98×54×25mm ·产品重量：130克



4.多设备采集卡CP-134U

多设备采集卡选用台湾MOX公司的多设备扩展卡，它是CSS3000机房监控系统的信息传递核心部件。采控模块采集到的设备环境参数以协议数据通过多路总线（RS-232/422/485、Lonworks等）汇接至多设备采集卡，多设备采集卡再将数据传给监控主机。同时监控主机对设备的控制命令通过多设备采集卡以总线协议数据传递给采控模块以驱动执行控制。

l      超过800 Kbps 数据吞吐量，效能全球第一

l      2口具备ADDC™ RS-422/485接口速率高达921.6 Kbps

l      2线/4线 RS-485传输距离最长可达1.2 km

l      内建15 KV ESD 突波保护或可选择2 KV光电隔离保护

l      支持128 byte FIFO驱动程序和内建软硬件流量控制

l      通用的PCI可兼容3.3/5V的PCI和PCI-X

l      支持Windows 2003/XP/2000/98/ME、Linux、UNIX驱动

l      提供节省空间的low profile通讯多串口卡可供选择

硬件：

通用控制器：MU860 (兼容16C550C)

总线：32-bit Universal PCI

连接器：孔式DB44

串口：

口数：4

串口标准：RS-232/422/485

板数：最大4 / PC

线性保护：

ESD保护：板载15 KV

性能：

速率：50 bps到921.6 Kbps

串口通讯参数：

数据位：5，6，7，8

停止位：1，1.5，2

校验位：None，Even，Odd，Space，Mark

流量控制：RTS/CTS，XON/XOFF

I/O地址/IRQ：BIOS分配

信号：

RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，RTS+(B)，

RTS-(A)，CTS+(B)，CTS-(A)，GND

RS-485-4w：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND

RS-485-2w：Data+(B)，Data-(A)，GND

驱动支持：

操作系统： Windows (2000, XP/2003/Vista x86/x64,

9X/ME/NT), Windows CE 5.0, Windows XP Embedded,

DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6

机械特性：82.5 x 120 mm (3.24 x 4.72 in)

工作环境：

工作温度：0 ~ 55 °C (32 ~ 131 °F)

工作湿度：5 ~ 95%RH

存储温度：-20 ~ 85 °C (-4 ~ 185 °F)

电源需求：180 mA (+5V)



5.数据采控模块

数据采控模块用于采集控制模拟量、数字量等信号，通过智能多通道控制器将信号传递给监控主机，并接受监控主机的控制信号。采控模块包括模拟量采集模块（AI）、数字量采集模块（DI）、模拟量控制模块（AO）、数字量控制模块（DO）以及通讯转换模块等。

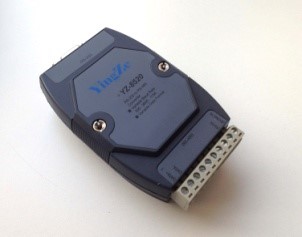

本系统采用的采控模块，选型有ROME8017（8通道模拟信号输入模块）、ROME8053（16通道数字量输入模块）、ROME8060（数字量输出模块）、ROME8-520（RS-232与RS-422/485通讯转换模块）。所有采控模块安装在前端信号采集柜内。

l      输入 : RS-232 协议

l      输出 : RS-485/RS-422 协议

l      速率 : 自动转换波特率, 300~115200 BPS

l      内置"自适应" 芯片

l      在1个RS-485网络中无中继器,最多接256个模块

l      在1个RS-485网络中用中继器,最多接2048个模块

l      隔离电压: 3000VDC 隔离在 RS-232端

l      要求使用中继器: 大于4,000 英尺距离或多于256个模块

l      输入电源: 12VDC ~ 24VDC

l      功耗: 最大2.2W



6.漏水控制系统

泄漏检测系统是由一条液体泄漏的感应线缆和一个泄漏控制器构成。当泄漏发生时，感应线缆将信号送往控制器，经微处理器处理后，显示泄漏报警。

漏水感应线由4根不同类型导线组成，其中二根由导电聚合物加工而成，其单位长度电阻值被精密加工并为定值。

在无泄漏时其中二根导线间电流值为正常，当被泄漏物浸泡，则二根导线聚合物之间被短接，并使所测电流值发生变化，控制器根据欧姆定律，电阻与长度有关，通过测算，就能得到发生故障泄漏点的位置。

YZ-HW-58技术参数、接口形式:

供电电源：12-60VDC

灵敏度范围：

            档位1:  0-250KΩ

            档位2:  0-600KΩ

            档位3:  0-5MΩ

            档位4:  0-50MΩ

输出形式：干接点，水浸检出时输出短路：如需水浸检出时输出开路开路功能，另行设置。

告警时输出阻抗＜50Ω，负载电压＜60V,负载电流＜30mA

静态电流：＜50mA；

告警电流：＜70mA；

工作环境：-10～55℃，10～98％RH

尺    寸：95*37*52mm

重    量：85g



7.室内温湿度传感器YZ-TH802P（液晶）

l      特点：

 1.属精密网络型温湿度传感器，可以设定通讯地址和波特率；

 2.经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；

 3.提供RS485输出，供主机采集；

 4.通讯协议采用标准MODBUS协议；

 5.输入电源无极性要求；

6.阻燃绝缘纤维外壳，采用快速端子，安全可靠；

7.用途广泛，配备相应封装的温湿度探头可测量各种管道及特殊场合的温湿度。

l      技术参数、输入输出接口形式：

1.供电电源：12VDC/24VDC；

2.电流：< 30mA；

3.显示：数码显示测量值；

4.测量范围：0 ～ 100％RH；

5.精度：±3%RH；

6.测温范围：－10 ～50℃；

7.精度：±0.5℃(25℃)

8.串行输出：RS485

9.工作环境：- 20 ～50 °C，0 ～ 100% RH；

10.最大尺寸：86×86×30mm； 11.重量：205g。

8.烟感应探测器

产品特征：

 • 光电探测方式

• 吸顶安装

• 光学迷宫

• 采用低功耗CMOS微处理器

• 特殊防潮设计

• 联网输出方式

• 具有手动测试、手动复位功能

• 工作性能稳定可靠

• 单面PCB工艺

• 采用超薄式结构设计

• 金属屏蔽罩，抗高频干扰

• 结构设计独特，防尘、防虫、抗外界光线干扰

技术参数：

• 工作电压：DC 12 V

• 静态电流：≤8mA

• 报警电流：≤35mA

• 工作温度：－10℃ to +50℃

• 环境湿度：≤95%RH

• 报警输出：继电器常开／常闭

• 探测灵敏度：Ⅱ、Ⅲ级

 监测面积：20平方米
